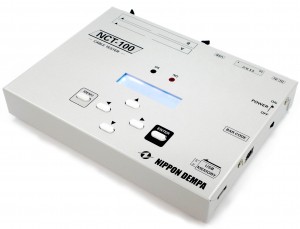

ケーブルテスター NCT-100

簡単操作でケーブル・ハーネスの検査をサポート 瞬断検査・導通検査対応

 最大128ポイントの検査

■MIL規格準拠コネクタ64ピン✕2装備。

 ケーブル情報

■サンプルコピー機能でマスターケーブル簡単登録。

 USBメモリ

■USBメモリにケーブル情報、検査結果履歴を出力。
■USBメモリから直接ケーブル情報読込→検査が可能。

 複数台連結接続

■本装置を最大10台まで連結することが可能。
■検査ポイント数が接続した台数分増加(最大1280ポイント)

 バーコードリーダー対応

■バーコード読込で検査ファイルを一発選択。

 フットスイッチ対応

■フットスイッチ使用で検査効率アップ

 PCと連動

■配線情報の内容表示 ■検査結果の合否判定表示
56-0



ケーブルテスター NCT-100紹介動画

ケーブルテスター NCT-100製品仕様

型番 NCT-100
検査内容 導通検査、瞬断検査
最大検査ポイント数 128
最大検査回線数 64
検査端子用コネクタ MIL規格準拠コネクタ64ピン✕2(MIL-C-83503準拠)
表示/通知 液晶表示器(LCD) 16行✕2行(白色バックライト付)
ランプ(LED) OK:緑 、NG:赤
ブザー 2.300±300[Hz],75[dB](鳴音回数により検査判定結果を通知)
操作方法 キー入力(UP,DOWN,LEFT,RIGHT,MENU,ENTER)
バーコードリーダ 対応コード:Code39,コネクタ:PS/2
USB Type A(USBメモリ以外接続しないでください。) Type B(パソコン接続用)
入出力信号 OK(LED出力) オープンコレクタ出力(抵抗:470[Ω]内蔵)
NG(LED出力) オープンコレクタ出力(抵抗:470[Ω]内蔵)
ブザー出力 オープンコレクタ出力
リモート入力 無電圧a接点
本体記憶容量 ケーブル情報99件
データ保存期間 電源無通電状態で1気圧20℃の環境にて18ヶ月(電源通電にて充電)
電源 単相AC100[V]±10[%] (50/60[Hz]) 10[VA] (DC5[V]アダプタ使用)
外形寸法(W✕D✕H[mm]) 210.0✕29.0✕155.0(突起部含まず)
重量[g] 約1000
環境条件 温度:0~+40[℃] 湿度:+20~+80[%](結露なきこと)

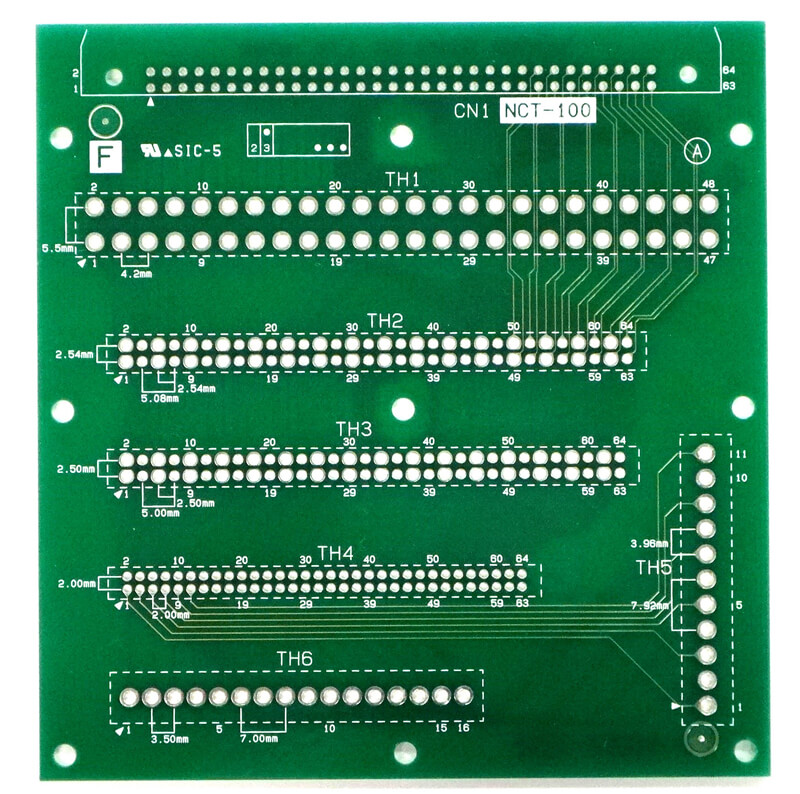

コネクタ変換ボード(オプション)

56-1

検査用コネクタを各ピッチに変換

・2.00✕2.00[mm](64ピン)

・2.50✕2.50[mm](64ピン)

・2.54✕2.54[mm](64ピン)

・4.20✕5.50[mm](48ピン)

・3.96[mm](11ピン)

・3.50[mm](16ピン)

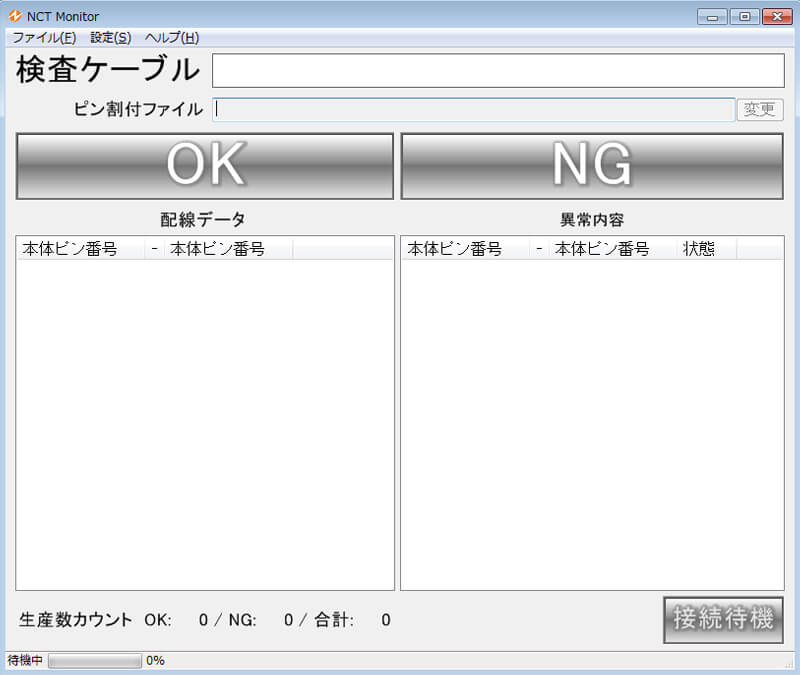

NCT-Monitor
